雙編雙護套專用光纜

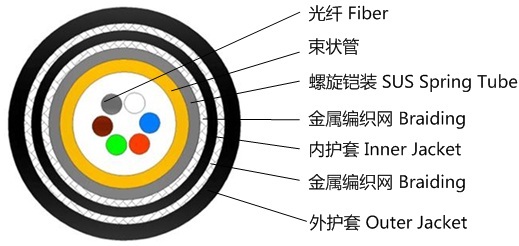

1、 結構示意圖
2、 光纜結構技術指標
|
光纜結構
|
單位
|
TZ11
|
|
光纖尺寸
|
mm
|
0.60±0.10
|
|
束狀管外徑
|
mm
|
3.60±0.10
|
|
鎧管外徑
|
mm
|
4.70±0.10
|
|
編織尺寸
|
mm
|
5.00±0.10
|
|
護套外徑
|
mm
|
6.40±0.30
|
|
編織尺寸
|
mm
|
6.70±0.10
|
|
外護套外徑
|
mm
|
8.00±0.50
|
|
護套材質
|
/
|
聚氯乙烯（PVC）
|
低煙無鹵（LSZH）
|
聚氨酯（PU）
|
|
工作溫度
|
℃
|
-20~+70
|
-40~+85
|
-40~+90
|
|
光纜重量
|
Kg/km
|
65
|
|
彎曲半徑
|
mm
|
動態20D 靜態10D
|
|
抗拉強度
|
N
|
長期600 短期800
|
|
抗壓強度
|
N/10cm
|
長期3000 短期5000
|
3、 光纖光學指標
|
光纖類型
|
衰減
|
滿注入帶寬
（OFL）
|
有效模式帶寬
|
10G以太網鏈路長度SX
|
最小彎曲半徑
|
|
條件
|
1310/1550nm
|
850/1300nm
|
850/1300nm
|
850nm
|
850nm
|
|
|
典型值
|
最大值
|
典型值
|
最大值
|
|
單位
|
dB/km
|
dB/km
|
dB/km
|
dB/km
|
MHZ.km
|
MHZ.km
|
m
|
mm
|
|
G652D
|
0.36/0.22
|
0.5/0.4
|
|
|
|
|
|
16
|
|
62.5/125
|
|
|
3.0/1.0
|
3.5/1.5
|
≥200/500
|
|
|
30
|
|
50/125
|
|
|
3.0/1.0
|
3.5/1.5
|
≥500/500
|
|
|
30
|
|
OM3
|
|
|
3.0/1.0
|
3.5/1.5
|
≥1500/500
|
|
|
30
|
|
OM4
|
|
|
3.0/1.0
|
3.5/1.5
|
≥3500/500
|
|
|
30
|
|
|
|
|
|
|
|
|
|
|
|
